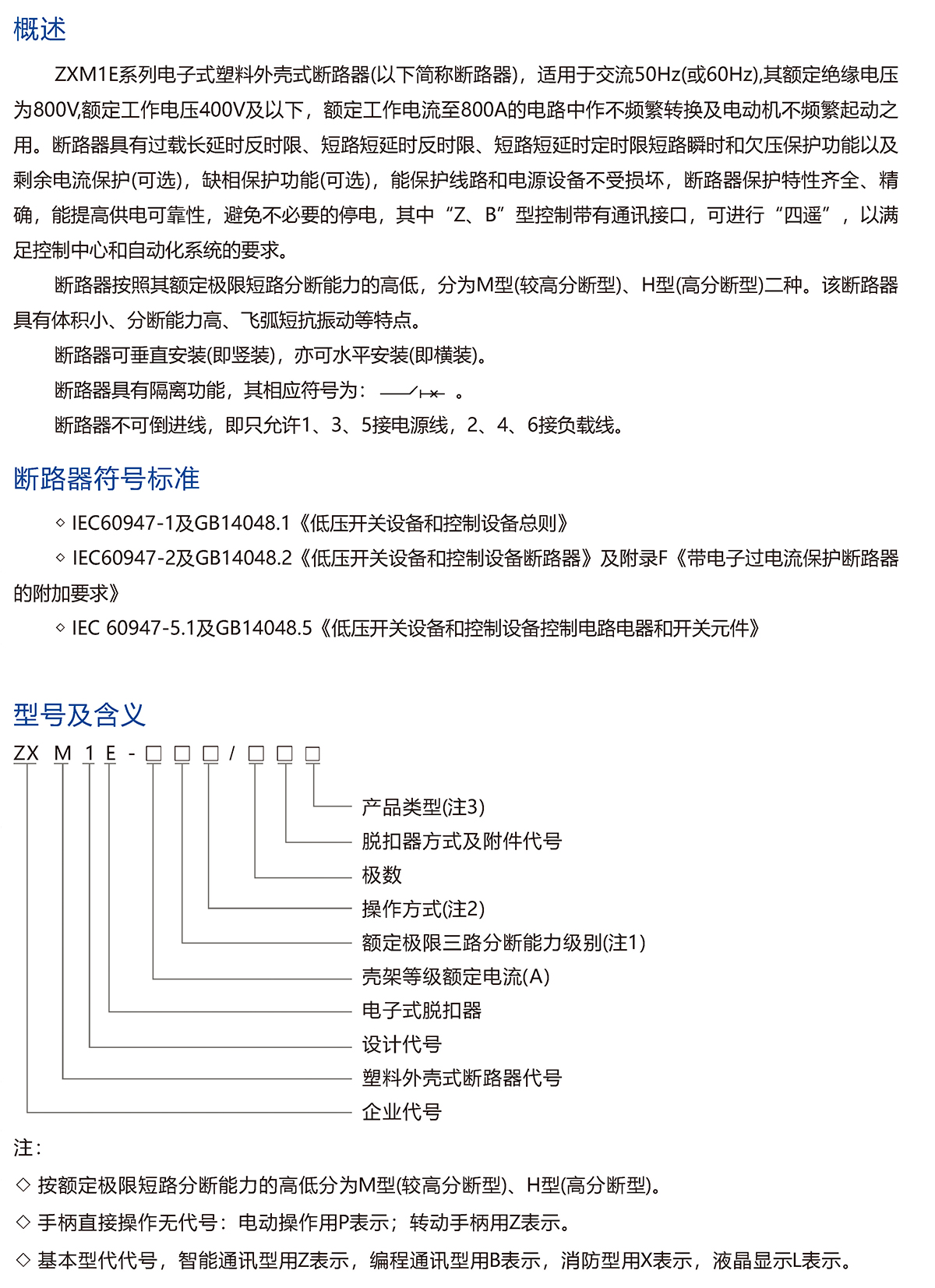

ZXM1E系列電子式塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50Hz(或60Hz),其額定絕緣電壓

為800V,額定工作電壓400V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之

用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限短路瞬時和欠壓保護功能以及

剩余電流保護(可選)，缺相保護功能(可選)，能保護線路和電源設備不受損壞，斷路器保護特性齊全、精

確，能提高供電可靠性，避免不必要的停電，其中“Z、B”型控制帶有通訊接口，可進行“四遙”，以滿

足控制中心和自動化系統的要求。

斷路器按照其額定極限短路分斷能力的高低，分為M型(較高分斷型)、H型(高分斷型)二種。該斷路器

具有體積小、分斷能力高、飛弧短抗振動等特點。

斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。

斷路器具有隔離功能，其相應符號為： 。

斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。
